应用方案

远距离检测方案：仓储与大型设备定位

针对仓储货架、大型设备定位等需要数米至数十米检测距离的场景，合诚提供以对射型光电传感器为核心的远距离检测方案。方案包含传感器选型、安装支架、光轴调整工具及现场调试服务，确保稳定可靠的长距离检测。本文详细介绍适用场景、推荐产品组合、客户关注要点、实施安排、验收标准与持续支持，帮助工程人员快速评估并落地远距离检测项目。

查看应用场景核对技术规格

参数化数据

不同远距离检测场景的方案对照

本表对比四种常见远距离检测场景的主要问题、推荐方案组合、风险点及验收方式，帮助客户快速选择适合的方案。

不同远距离检测场景的方案对照
场景	主要问题	方案组合	风险点	验收方式
仓储货位检测	检测距离30米以上，粉尘多	E3Z-T对射型传感器+防尘罩	光轴偏移	连续运行48小时无误报
大型设备定位	检测距离20-50米，震动大	E3Z-T对射型+减振支架	机械松动	震动测试后信号稳定
物流输送线到位检测	检测距离10-30米，物体高速通过	E3Z-T对射型+快速响应型号	响应时间不足	响应时间≤1ms
户外远距离检测	环境光干扰，温度变化大	E3Z-T对射型+遮光罩+温度补偿	环境光误报	强光下检测无误

参数化数据

远距离检测方案风险处理与验收记录

本表列出远距离检测项目实施中可能遇到的风险、触发条件、处理动作、验收标准及记录证据，便于项目管理和追溯。

远距离检测方案风险处理与验收记录
风险	触发条件	处理动作	验收标准	记录证据
光轴偏移	安装后震动或温差	使用调整工具重新对准，加装防松螺母	偏移量小于0.5度	对准记录及后续巡检数据
粉尘遮挡	环境粉尘浓度高	加装防尘罩，定期清洁	传感器窗口无积尘	清洁记录及维护日志
环境光干扰	强光直射或频闪光源	加装遮光罩，调整安装角度	无环境光误报	干扰测试记录
响应时间不足	物体高速通过	更换高速响应型号	响应时间≤1ms	示波器测量截图

问题台账

常见确认项和后续动作

问题 远距离检测方案的最大检测距离是多少？

合诚对射型光电传感器标准检测距离为50米，另有增强型产品可达80米。实际检测距离受环境条件（如粉尘、蒸汽、温度梯度）影响，建议留有余量。合诚技术团队可根据现场情况提供选型建议。

问题 方案中的传感器如何与PLC连接？

传感器提供NPN和PNP两种输出方式，部分型号支持模拟量输出或IO-Link通信。可根据PLC的输入类型选择对应型号，合诚提供接线图和配置指导。

问题 现场安装时如何确保光轴对准？

合诚提供精密安装支架和光轴调整工具，支架具有多自由度调节功能。调试时使用激光对准仪或传感器自带的对准指示灯，可快速完成对准。合诚可提供现场调试服务。

问题 方案是否适用于户外或恶劣环境？

合诚传感器防护等级为IP67，可防尘防水。对于户外或高温、高湿、强腐蚀环境，可选用不锈钢外壳或带加热功能的型号。具体选型需提供环境参数，合诚协助确认。

使用场景

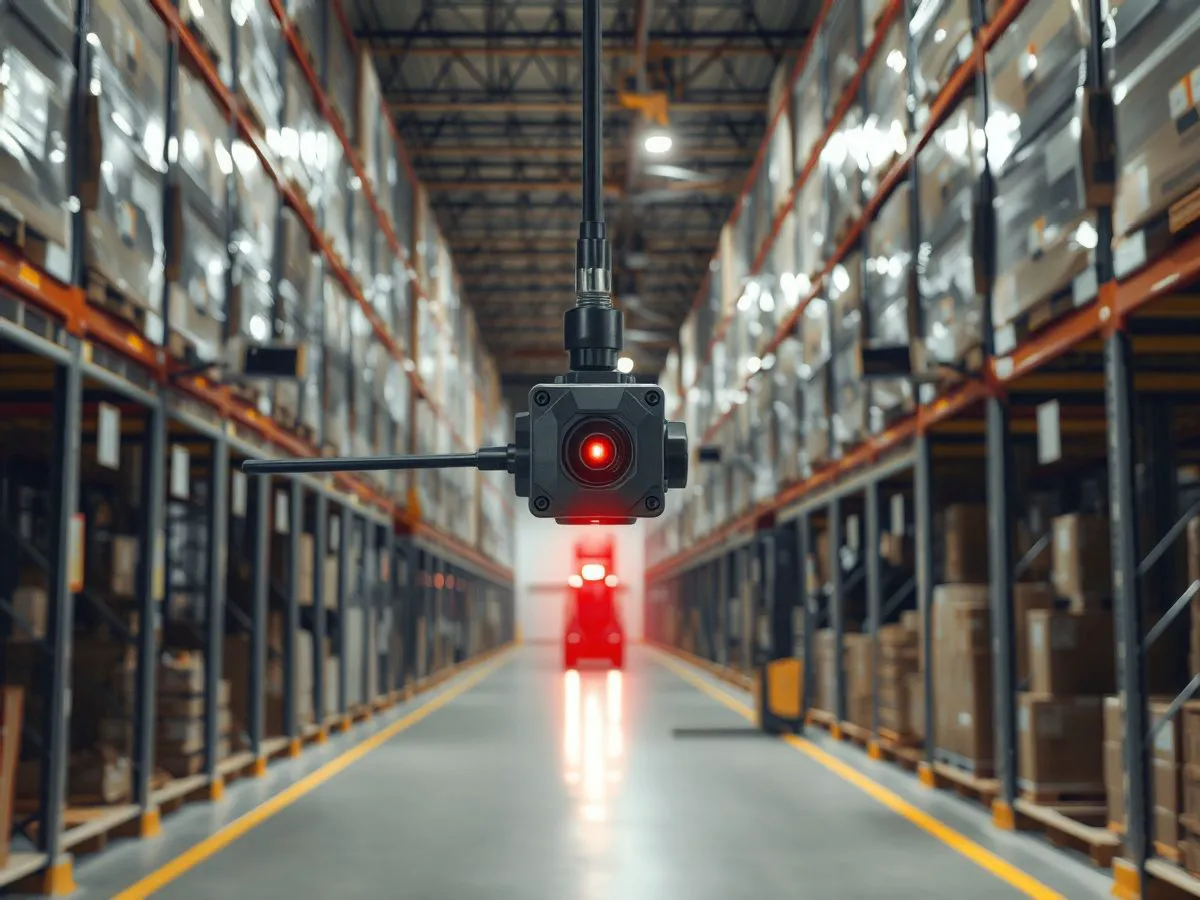

远距离检测方案主要适用于需要检测距离数米至数十米物体的场景，典型应用包括仓储货架的货物定位、大型自动化设备的运动部件位置检测、以及物流输送线上的托盘或料箱到位确认。在这些场景中，检测距离往往超过普通反射型或漫反射型传感器的能力范围，需要采用对射型或专用长距离反射型传感器。

合诚的远距离检测方案以对射型光电传感器为核心，检测距离可达50米，配合专用的安装支架和光轴调整工具，能够确保发射器与接收器之间的精确对准。方案还提供多种输出方式和接口选择，方便与PLC、工控机等控制系统集成。

无论是新建项目还是现有产线改造，合诚技术团队均可根据现场条件提供选型建议和调试支持，帮助客户在最短时间内实现稳定可靠的远距离检测。

客户关注重点

在远距离检测项目中，客户最关注的是检测的稳定性和可靠性。远距离检测容易受到光轴偏移、环境光干扰、粉尘遮挡等因素影响，因此合诚在方案中重点解决对准问题：提供精密安装支架和光轴调整工具，并安排技术团队现场调试，确保长期稳定运行。

另一个关注点是传感器与现有控制系统的兼容性。合诚的传感器支持NPN/PNP输出、模拟量输出以及IO-Link通信，能够与主流PLC品牌直接连接。客户可提供接口要求，合诚协助确认匹配性。

此外，客户还关心安装维护的便利性。合诚提供详细的安装指导文档和视频，并在方案中预留调试接口和故障指示功能，方便现场工程师快速排查问题。对于批量采购客户，还可提供备件包和快速更换服务。

实施安排

远距离检测方案的实施通常分为四个阶段：需求确认、方案设计、现场安装调试和验收交付。在需求确认阶段，客户需提供检测距离、被测物体尺寸、环境条件（温度、湿度、粉尘等）、安装空间和电气接口要求。合诚技术团队根据这些信息完成传感器选型和配件清单。

方案设计阶段，合诚提供详细的安装图纸和接线图，包括传感器安装位置、支架尺寸、电缆走向等。对于复杂现场，可提供3D模拟或现场勘测服务。客户确认方案后，进入备货和发货环节，标准产品交期通常为3-7个工作日。

现场安装调试阶段，合诚可派遣技术工程师到场协助，或通过远程视频指导。调试内容包括光轴对准、灵敏度设置、输出逻辑配置和系统联调。调试完成后，双方按照验收标准进行测试，确认检测距离、响应时间和抗干扰能力满足要求。

验收与反馈

验收环节按照双方确认的验收标准进行，主要检测项目包括：最大检测距离是否达到设计要求、响应时间是否满足生产节拍、抗环境光干扰能力、以及连续运行稳定性。合诚提供验收记录表，详细记录测试数据和结果，双方签字确认。

项目交付后，合诚会定期回访客户，了解设备运行状况。客户反馈显示，远距离检测方案在仓储定位和设备保护应用中表现稳定，误报率低于0.1%，维护工作量小。部分客户在首次合作后，已将方案推广到其他产线。

合诚还建立了客户反馈档案，将运行数据和改进建议纳入产品迭代。例如，有客户提出需要更长的检测距离，合诚随后推出了检测距离达80米的增强型对射传感器。客户的每一次反馈都是合诚产品进步的动力。

持续支持

合诚为远距离检测方案提供全面的售后支持，包括12个月产品质保、终身技术咨询和备件供应。质保期内出现非人为损坏，合诚免费更换或维修。质保期外，提供有偿维修和以旧换新服务。

技术团队持续跟踪方案运行情况，每半年提供一次免费巡检，检查传感器状态、光轴偏移情况和连接器可靠性。巡检报告提交客户存档，便于设备维护管理。

对于有扩展需求的客户，合诚可提供系统升级方案，例如增加检测点位、升级通信接口或集成到MES系统。客户可通过电话、邮件或在线客服随时联系合诚技术支持，一般问题2小时内响应，紧急问题可安排现场处理。
